Miten erilaisiin laitekokonaisuuksiin räätälöitävissä olevien teräsrakennekomponenttien valmistajat voivat optimoida teräsrakennekomponenttien rakennesuunnittelua kantokyvyn ja keveyden parantamiseksi?
Vuonna teräsrakenneosien räätälöinti ja valmistus kokonaisiin laitesarjoihin , rakennesuunnittelun optimointi kantavuuden parantamiseksi ja keveyden saavuttamiseksi on keskeinen kysymys suorituskyvyn, kustannusten ja tehokkuuden tasapainottamisessa. Tämä prosessi edellyttää materiaaliominaisuuksien, mekaanisten periaatteiden, valmistusprosessien ja todellisten työolosuhteiden yhdistämistä tavoitteen saavuttamiseksi systemaattisen suunnittelustrategian avulla. Seuraava yksityiskohtainen kuvaus tietyistä menetelmistä useista ulottuvuuksista:
1. Optimointi materiaalin ominaisuuksien perusteella: Valitse oikea "perustus" saadaksesi kaksinkertaisen tuloksen puolella vaivalla
Materiaalien valinta ja järkevä käyttö ovat rakenteellisen optimoinnin edellytyksiä. Eri terästen lujuus, sitkeys, tiheys ja muut parametrit vaihtelevat merkittävästi, ja ne on sovitettava tarkasti komponenttien kantavuusvaatimusten, työympäristön ja muiden tekijöiden mukaan.
Erittäin lujan teräksen käyttö: Vähäseosteisen korkealujuisen teräksen käyttö, jolla on suurempi myötöraja (kuten Q355, Q460 jne.), voi vähentää materiaalin paksuutta samoissa kantavissa olosuhteissa ja vähentää suoraan rakenteen omapainoa. Esimerkiksi kantava palkki oli alun perin suunniteltu käyttämään Q235-terästä, jonka paksuus on 20 mm. Q355-teräksen käytön jälkeen paksuutta voidaan pienentää 16 mm:iin, painoa 20%, eikä se vaikuta kantavuuteen.
Materiaalien eriytetty jakautuminen: Rakenteen kunkin osan jännitysominaisuuksien mukaan korkean jännityksen alueilla käytetään lujia materiaaleja ja matalan jännityksen alueilla tavallisia materiaaleja, jotta saavutetaan "terässä käytetään hyvää terästä". Esimerkiksi laitepohjan jännityskeskittyneissä osissa käytetään korkealujuista terästä, kun taas apukannattimissa käytetään tavallista hiiliterästä, jolla voidaan varmistaa kokonaislujuuden lisäksi myös kustannuksia ja painoa.
Uusien materiaalien etsintä: Skenaarioissa, joissa on erittäin korkeat keveysvaatimukset (kuten liikkuvien laitteiden teräsrakenteet), alumiiniseoksia tai komposiittimateriaaleja (kuten hiilikuituvahvisteisia hartsipohjaisia komposiittimateriaaleja) voidaan käyttää ei-kantavissa osissa muodostamaan hybridirakenne teräksen kanssa. Eri materiaalien liitäntämenetelmiin ja yhteensopivuuteen tulee kuitenkin kiinnittää huomiota, jotta vältytään sähkökemiallisesta korroosiosta tai mekaanisten ominaisuuksien yhteensopimattomuudesta johtuvilta rakenteilta.
2. Rakenteellisen muodon topologinen optimointi: voimansiirron "tehokkaampi" tekeminen
Topologisella optimoinnilla löydetään materiaalien optimaalinen jakautumismuoto kuormien ja rajoitusten mukaan tietyssä suunnittelutilassa matemaattisten algoritmien avulla, jotta saavutetaan "kuolan poistaminen ja olemuksen säilyttäminen" ja varmistetaan kantokyky samalla, kun vähennetään painoa.
Poista ylimääräiset materiaalit: Simuloi rakenteen jännitystilaa (FEA) -ohjelmistolla, tunnista "redundantit alueet", joilla on pienempi jännitys, ja leikkaa ne. Esimerkiksi laitepilarien perinteinen suunnittelu on pääosin kiinteää rakennetta. Topologisen optimoinnin jälkeen se voidaan suunnitella ontoksi ristikkorakenteeksi tai ohutseinämäiseksi rakenteena, jossa on vahvistusrivat, joka säilyttää tarpeeksi materiaalia jännityskeskittymispisteessä, vähentää materiaalia jännittymättömällä alueella, vähentää painoa yli 30% ja parantaa jäykkyyttä.
Viittaus bioniseen rakenteeseen: Luonnon biologisilla rakenteilla (kuten hunajakennoilla ja lintujen luilla) on "kevyt ja luja" ominaisuuksia, ja niiden periaatteita voidaan soveltaa teräsrakenteiden suunnitteluun. Esimerkiksi laitealustan paneeli on suunniteltu kennokennorakenteeksi, ja ydinkerroksessa on käytetty ohutseinäistä terästä, mikä ei pelkästään vähennä painoa, vaan myös parantaa kokonaiskuormitusta kennorakenteen hajakuormitusvaikutuksen kautta.
Poikkileikkauksen muodon optimointi: Komponentin poikkileikkauksen geometrinen muoto vaikuttaa merkittävästi kantokykyyn. Samalla poikkileikkausalueella I-muotoisten, laatikon muotoisten ja ympyrän muotoisten osien hitausmomentit ja leikkausmoduuli ovat suurempia ja taivutus- ja vääntökestävyys on parempi. Esimerkiksi käyttöakselissa käytetään onttoa pyöreää putkiosaa kiinteän pyöreän teräksen sijaan, ja vääntökestävyys on periaatteessa sama, kun painoa vähennetään 50 %; poikkipalkissa käytetään I:n muotoista poikkileikkausta suorakaiteen muotoisen osan sijaan ja taivutuskantokykyä voidaan lisätä 40 % samalla omalla painolla.
3. Kytkentämenetelmien optimointi: Vähennä "ylimääräistä kuormaa" ja paranna yleistä jäykkyyttä
Liitossolmu on teräsrakenteen heikko lenkki. Kohtuuton liitosmenetelmä lisää painoa, vähentää yleistä jäykkyyttä ja jopa aiheuttaa jännityskeskittymistä. Liitossuunnittelun optimoinnissa tulee ottaa huomioon lujuus, keveys ja rakenteen kannattavuus.
Hitsattujen liitosten optimointi: Käytä jatkuvia hitsejä katkonaisten hitsien sijasta hitsin kokonaispituuden lyhentämiseksi samalla kun varmistat liitoksen lujuuden; paksuissa levyliitoksissa käytä urahitsauksia viistosaumojen sijasta hitsin tilavuuden ja lämpövaikutusvyöhykkeen pienentämiseksi sekä hitsauksen muodonmuutosten aiheuttaman lisäjännityksen vähentämiseksi. Lisäksi hitsien sijainti on optimoitu elementtianalyysin avulla, jotta vältytään hitsien kiinnittymiseltä jännityskeskittymispisteisiin ja parannetaan solmujen luotettavuutta.
Pulttiliitosten hienostunut muotoilu: Pulttien tekniset tiedot ja määrä on laskettu tarkasti voiman koon mukaan, jotta vältytään sokealta suurten eritelmien tai liian monien pulttien käytöstä. Esimerkiksi tietyn laitteen laippaliitos on alun perin suunniteltu käyttämään 12 M20-pulttia. Voimaanalyysin jälkeen se säädettiin 8 M18-pulttiin, mikä ei vain täyttänyt lujuusvaatimuksia, vaan myös pienensi pulttien ja laippojen materiaalinkulutusta.

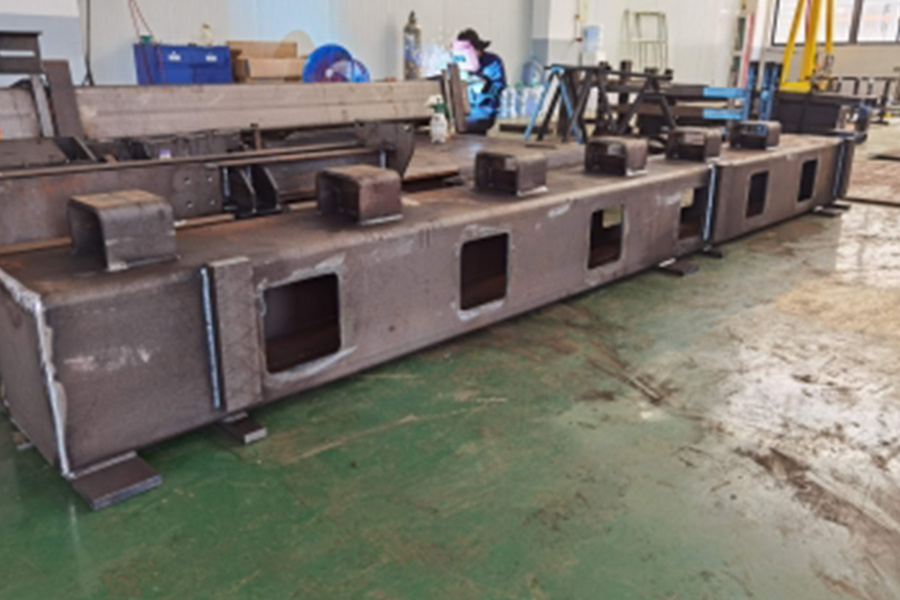

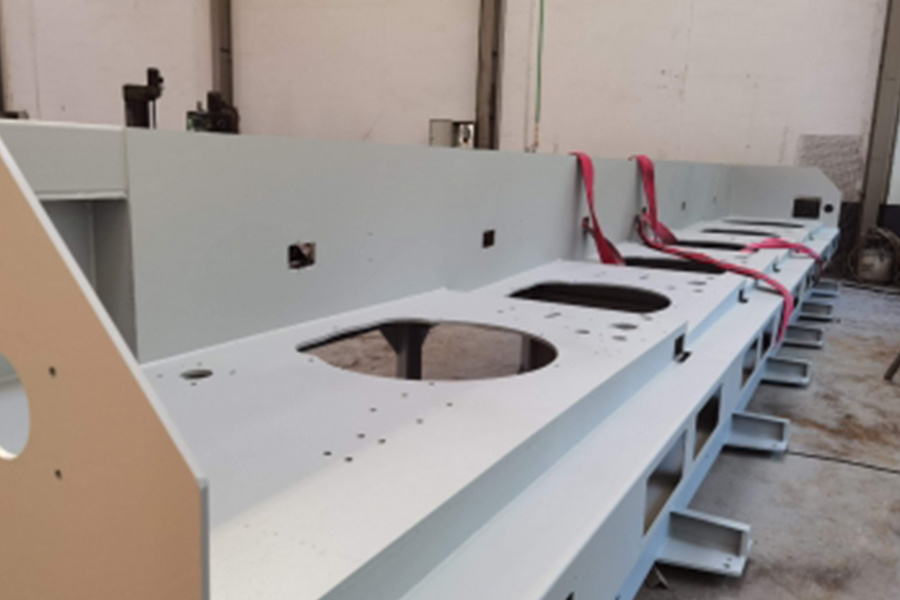

Integroitu muovausprosessi: Monimutkaisissa komponenteissa käytetään kokonaistaivutus-, laserleikkaus- ja aihioprosesseja vähentämään liitosten määrää. Esimerkiksi jos laitteen runkorakenne on jatkettu useilla teräslevyillä, hitsausten ja liittimien paino kasvaa. Taivuttamalla koko teräslevy rungon runkoon suuren taivutuskoneen avulla voidaan kuitenkin vähentää 70 % jatkospisteistä, painoa voidaan vähentää 15 % ja kokonaisjäykkyyttä voidaan parantaa merkittävästi.
4. Jäykkyyden ja vakauden vahvistaminen: Vältä "keveydestä johtuvaa epävakautta"
Kevytsuunnittelun tulee perustua rakenteen jäykkyyden ja vakauden varmistamiseen, muuten kantokyky voi epäonnistua liiallisen muodonmuutoksen tai epävakauden vuoksi.
Vahvistusripojen järkevä järjestely: Ohutseinäisten komponenttien pintaan asetetaan vahvikeripat (kuten U- ja L-muotoiset rivat) paikallisen jäykkyyden parantamiseksi profiilin hitausmomenttia muuttamalla. Esimerkiksi laitteen ohut levykuori on helppo vääntyä tasaisen kuormituksen alaisena. Kun pitkittäis- ja poikittaiset vahvistusrivat on lisätty voimasuunnassa, voidaan jäykkyyttä lisätä yli 50 %, kun materiaalin kulutus kasvaa 5 %.
Vakauden tarkastus ja säätö: Ohut tangot, ohutseinäiset komponentit ja muut epävakaudelle alttiit komponentit tulee varmistaa Eulerin kaavan avulla. Tarvittaessa lisätään sivuttaistukea tai säädetään poikkileikkauksen muotoa (esim. suorakaiteen muotoinen osio muutetaan I-muotoiseksi) kriittisen epävakauskuorman lisäämiseksi lisäämättä liikaa painoa.
Esijännityksen kohtuullinen käyttö: Pulttiliitetyille kantaville osille käytetään asianmukaista esijännitystä, jotta liitin sopii tiukasti, vähentää suhteellista muodonmuutosta työn aikana ja parantaa yleistä jäykkyyttä. Esimerkiksi laakerin istukan ja laitteiston pohjan väliset liitospultit voivat lisätä liitospinnan jäykkyyttä 20 % ~ 30 % esijännityksen jälkeen.
5. Simuloinnin ja kokeen yhdistelmä: Käytä dataa optimointivaikutuksen "saattamiseen".
Rakenneoptimointi ei voi perustua pelkästään kokemukseen, vaan se on tarkistettava simulaatioanalyysin ja fyysisten testien avulla suunnittelujärjestelmän luotettavuuden varmistamiseksi.
Elementtisimulaatioanalyysi: Suunnitteluvaiheessa ANSYS:n, ABAQUS:n ja muiden ohjelmistojen avulla luodaan kolmiulotteinen malli jännityksen jakautumisen, muodonmuutosten ja väsymisiän simuloimiseksi erilaisissa kuormituksissa ja työolosuhteissa. Rakenteellisia parametreja (kuten seinämän paksuus, ripalevyn sijainti ja poikkileikkauksen koko) säädetään useilla iteraatioilla, kunnes tasapainopiste "kevyen" ja "korkean lujuuden" välillä löydetään. Esimerkiksi hitsausrobotin pyörivä varsi on vähentänyt painoaan 25 % ja maksimijännitystä 10 % 5 simulaatiooptimointikierroksen jälkeen, mikä täyttää täysin käyttövaatimukset.
Fyysisen testin varmistus: Optimoidulle prototyypille suoritetaan staattinen kuormitustesti, dynaaminen kuormitustesti ja väsymistesti sen todellisen kantokyvyn ja kestävyyden varmistamiseksi. Esimerkiksi optimoitu kantava palkki kuormitetaan ja testataan hydraulisella testauskoneella, ja sen myötökuorma ja rajakuorma tallennetaan sen varmistamiseksi, että se ei ole pienempi kuin suunnittelustandardi; dynaamista kuormitusta laitteen toiminnan aikana simuloidaan tärinäpöytätestillä, jolla tarkistetaan, resonoiko tai muotoutuuko rakenne liikaa.
Iteratiivinen parannusmekanismi: Testaa palautetta simulaatiomalliin, muokkaa parametreja (kuten materiaalin ominaisuuksia, reunaehtoja) ja optimoi suunnittelua edelleen. Jos esimerkiksi komponentin todellinen muodonmuutos havaitaan testin aikana suuremmiksi kuin simulointitulos, on tarkistettava uudelleen, ovatko mallin rajoitukset yhtenevät todellisen tilanteen kanssa, ja mukauttaa rakennesuunnittelua.
6. Prosessin ja suunnittelun välinen yhteistyö: Tee suunnittelun "laskeutumisesta" tehokkaampaa
Rakenteen optimoinnissa on otettava huomioon valmistusprosessin toteutettavuus, muuten paraskaan suunnittelu on vaikeaa saavuttaa. Valmistajien on yhdistettävä omat laitevalmiutensa ja prosessin ominaisuudet sisällyttääkseen prosessivaatimukset suunnitteluvaiheessa.
Esimerkiksi Jiaxing Dingshi Machinery Manufacturing Co., Ltd voi tukea monimutkaisten rakenteiden käsittelyä ja valmistusta kehittyneillä laitteilla, kuten 15 000 neliömetriä sisätilojen tuotantotilaa, 6 metriä × 3,5 metriä suurta portaalin käsittelykeskusta ja 30 kW laserleikkauskonetta. Sen 20 ammattimaisella teknisellä suunnittelijalla on vahvat piirustussuunnittelun muunnosominaisuudet, ja he voivat muuntaa optimoidun rakennesuunnittelun tarkasti tuotettaviksi prosessipiirroksiksi varmistaen, että topologian optimointi, materiaalin valinta ja muut ratkaisut toteutetaan todellisessa tuotannossa - kuten käyttämällä 600 tonnin taivutuskonetta suurten ohutseinäisten komponenttien integroituun muovaukseen ja liitosten vähentämiseen; 50 erityyppisen hitsauslaitteen ja 60 sertifioidun hitsaajan erinomaisen taidon ansiosta monimutkaisten hitsien lujuus ja tarkkuus on taattu, mikä tarjoaa luotettavaa prosessitukea rakenteiden optimointiin.
