Kotiin / Uutiset / Teollisuuden uutisia / Kuinka teräsrakenteiden rungon hitsaus parantaa rakennuksen lujuutta ja kestävyyttä?
Nykyaikaisten rakennusten rakenteellinen eheys riippuu suuresti niiden tarkkuudesta ja laadusta teräsrakenteiden rungon hitsaus . Kaupungistumisen kiihtyessä ja arkkitehtonisista suunnitteluista tulee yhä kunnianhimoisempia, ammattihitsauksen rooli rakentamisessa ei ole koskaan ollut kriittisempi. Tukevatpa sitten monikerroksisia kaupallisia komplekseja tai erikoistuneita teollisuuslaitoksia, hitsatut teräsrungot muodostavat nykyaikaisen infrastruktuurin selkärangan. Tämä artikkeli tutkii teknisiä ulottuvuuksia siitä, kuinka edistyneet hitsauskäytännöt lisäävät sekä rakennejärjestelmien lujuutta että pitkäikäisyyttä.
Kun se suoritetaan oikein, teräsrungon hitsaus luo liitoksia, jotka vastaavat tai ylittävät itse perusmateriaalien lujuuden. Toisin kuin pultti- tai niitaliitokset, jotka luovat jännityskeskittymiä kiinnitysreikissä, hitsatut liitokset jakavat kuormituksen tasaisemmin liitettyjen pintojen kesken. Tämä ominaisuus tulee erityisen tärkeäksi seismiselle alttiilla alueilla, joilla rakennusmääräykset vaativat erinomaista kuormankantokykyä.
Hitsausliitos olennaisesti sulattaa kaksi tai useampia teräskomponentteja yhdeksi jatkuvaksi massaksi. Kun rakenteeseen kohdistetaan kuormitusvoimia, hitsausliitoksissa ei ole mekaanisia epäjatkuvuuksia, joten jännitysreitit kulkevat luonnollisemmin materiaalin läpi. Sitä vastoin pulttiliitokset luovat ennustettavia murtumispisteitä pultinreikien ympärille, joissa jännityskeskittymiskertoimet voivat nousta 2,5-3,0 kertaa ympäröivään materiaaliin verrattuna.
Seuraavat ominaisuudet tekevät hitsausliitoksista ylivoimaisen kuormituksen jakautumisen:
Eri rakennustyypeissä on erilaisia kuormituskuvioita ja hitsattu teräsrakenteiden valmistus käsittelee jokaisen skenaarion tehokkaasti:
| Lataustyyppi | Hitsauksen etu | Vaikutus vahvuuteen |
|---|---|---|
| Aksiaalinen jännitys | 100 % lujuuden siirto jatkuvan materiaalin läpi | Täysi nimellislujuus saavutettu |
| Taivuttavia hetkiä | Momentin jakautuminen suuremman materiaalivolyymin välillä | 50-80 % lisäys momenttikapasiteetissa vs. pultattu |
| Leikkausvoimat | Useita kuormitusreittejä hitsimetallin läpi | Erinomainen suorituskyky syklisessä leikkausvoimassa |
| Vääntöjännitys | Jatkuva liitäntä vastustaa vääntymistä | Estää pyörimishäiriöt |
Rakenneteräksen kestävyys ylittää paljon liitosten alkuperäisen lujuuden. Rakennuksen on säilytettävä suorituskykynsä vuosikymmeniä altistuessaan ympäristörasituksille, syklisille kuormituksille, lämpötilan vaihteluille ja kemikaaleille. Ammattimaiset teräsrakenteiden hitsauskäytännöt vaikuttavat suoraan siihen, kuinka hyvin rakennukset kestävät nämä pitkän aikavälin haasteet.
Yksi kestävyyden kriittisistä näkökohdista on teräksen suojaaminen korroosiolta. Väärin suoritetut hitsit voivat itse asiassa kiihdyttää korroosiota luomalla rakoja, kosteutta tai alueita, joihin suojapinnoitteet eivät tartu kunnolla. Laadukkaat hitsauskäytännöt takaavat sileät, yhtenäiset pinnat, jotka voidaan suojata tehokkaasti.
Hitsaus vaikuttaa korroosionkestävyyteen seuraavilla tavoilla:
Nykyaikaiset rakennukset kärsivät tuulesta, liikenteestä, tärinästä ja lämpötilavaihteluista johtuvaa väsymiskuormitusta. Hitsausliitoksen väsymislujuus määrittää, kuinka kauan rakenne kestää näitä toistuvia jännitysjaksoja ennen kuin halkeamat syntyvät. Tutkimus osoittaa, että oikein suunnitelluilla ja toteutetuilla hitsausliitoksilla voidaan saavuttaa hitsaamattomia materiaaleja vastaavia väsymislujuuksia, kun taas huonosti toteutettujen hitsien väsymislujuudet voivat olla 50-70 % alhaisemmat kuin perusmateriaalin.
Väsymiskestävyyttä lisääviä tekijöitä ovat mm.
Ulkorakenteiden lämpötilavaihtelut aiheuttavat laajenemis- ja supistumissyklejä. Hallitut hitsausmenetelmät minimoivat vääristymät ja säilyttävät mittatarkkuuden näiden lämpöjaksojen ajan. Tämä vakaus osoittautuu välttämättömäksi rakennusjärjestelmissä, joissa kohdistusvirhe voi vaarantaa suorituskyvyn tai turvallisuuden.
Perinteistä puikkohitsausta käytetään edelleen laajalti rakenneterästöissä, erityisesti kenttäolosuhteissa ja korjaustöissä. Prosessi tarjoaa hyvän tunkeutumisen, erinomaisen poikkeamiskyvyn ja tuottaa järeitä hitsejä, jotka soveltuvat rakennusten runkoon. Ammattitaitoiset käyttäjät voivat säilyttää johdonmukaisuuden vaihtelevissa ympäristöolosuhteissa, mikä tekee SMAW:sta luotettavan paikan päällä tehtävää työtä varten.

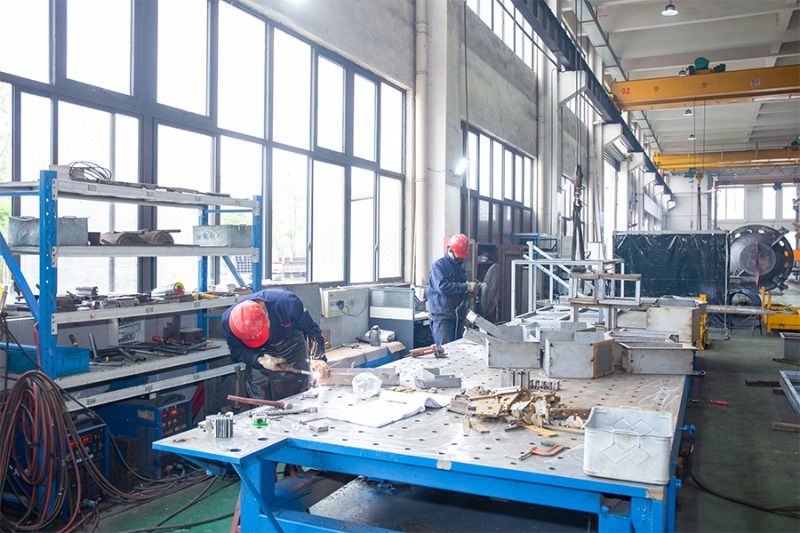

Puoliautomaattisesta GMAW:sta on tullut hallitseva prosessi konepajavalmistuksessa sen nopeuden, tehokkuuden ja kyvyn ansiosta tuottaa puhtaita ja yhtenäisiä hitsejä. Jatkuva langansyöttö ja suojakaasusuojaus luovat erinomaiset mekaaniset ominaisuudet ja minimaaliset pintavirheet. Nykyaikaisilla GMAW-laitteilla voidaan saavuttaa 3–4 kertaa suurempi kerrostumisnopeus kuin SMAW:lla, samalla kun ne säilyttävät erinomaisen hitsin laadun.
Tässä prosessissa yhdistyvät langansyöttöhitsauksen tehokkuus vuosuojattujen hitsien kestävyyteen. FCAW toimii poikkeuksellisen hyvin haastavissa kenttäolosuhteissa, sietää kosteutta, vetoa ja huonoa asennusta paremmin kuin GMAW. Monet rakenneteräsurakoitsijat suosivat FCAW:tä paikan päällä tapahtuvassa asennuksessa, jossa ympäristön valvonta on rajoitettua.
Raskaita osia ja suuria tuotantomääriä varten upokaarihitsaus tuottaa vertaansa vailla olevat saostusnopeudet ja syvät, tunkeutuvat hitsit. Flux-kerros tarjoaa erinomaisen suojan ja tuottaa erittäin puhtaat hitsauspinnat, jotka ovat ihanteellisia myöhempään koneistus- tai pinnoitusoperaatioon. SAW hallitsee suuria valmistuspajoja, joissa ennustettavat ja laadukkaat tulokset ovat ensiarvoisen tärkeitä.
Hitsausprosessin valinta riippuu useista tekijöistä, jotka on esitetty seuraavassa yhteenvedossa:
Hitsauksen laadun perustaminen alkaa kauan ennen valokaaren syntymistä. Asianmukainen materiaalin valmistelu, mukaan lukien valssihilseen, ruosteen ja epäpuhtauksien puhdistaminen, varmistaa optimaalisen hitsin tunkeutumisen ja lujuuden. Reunojen esikäsittely tarkkoja kulmia ja rakoja varten luo yhtenäiset olosuhteet hitsausprosessille. Riittämätön reunan valmistelu on yksi tärkeimmistä rakenteellisissa sovelluksissa esiintyvien vikojen syistä.
Nykyaikainen hitsaus vaatii useiden parametrien tarkan hallinnan samanaikaisesti. Matkanopeus, kaarijännite, hitsausvirta ja suojakaasuvirtaus vaikuttavat kaikki yhteisvaikutukseen lopullisen hitsin laadun määrittämiseksi. Automaattiset laitteet säilyttävät johdonmukaisuuden, mutta jopa manuaalisella hitsauksella voidaan saavuttaa luotettavia tuloksia, kun toimenpiteet on dokumentoitu perusteellisesti ja käyttäjät saavat asianmukaisen koulutuksen.
Hitsauksen päätyttyä useilla testausmenetelmillä varmistetaan, että liitäntä täyttää suunnitteluvaatimukset vahingoittamatta rakennetta:
Testausstandardit ja hyväksymiskriteerit on määritelty rakennusmääräyksissä ja alan eritelmissä. Nämä kriteerit määrittelevät hyväksyttävät vikojen koot, paikat ja korjaustoimenpiteet varmistaen, että valmiiseen rakenteeseen jää vain terveet hitsit.
Ennen tuotantohitsauksen aloittamista luodaan koehitsaukset identtisissä olosuhteissa ja testataan sitten tuhoon asti. Nämä pätevyystestit varmistavat, että ehdotettu hitsausmenetelmä tuottaa hitsejä, joiden lujuus ja sitkeys täyttävät vähimmäisvaatimukset. Vetolujuus-, taivutuskokeet ja karkea-iskutestit osoittavat kaikki prosessin sopivuuden.
Hitsauksessa käytettävän täytemetallin tulee vastata tai ylittää liitettävän perusteräksen mekaaniset ominaisuudet. Väärän täyteaineen valinta voi johtaa ympäröivää rakennetta heikompaan liitokseen. Täyteaineen valintaan vaikuttavia tekijöitä ovat mm.
Prosesseissa, joissa käytetään ulkoista suojakaasua, kaasun koostumus vaikuttaa suoraan hitsimetallin ominaisuuksiin. Argon- ja hiilidioksidiseokset tarjoavat erinomaisen tunkeutumisen ja helmiprofiilin. Oikeat kaasun virtausnopeudet estävät ilmakehän saastumisen samalla, kun vältetään kaasupyörteet, jotka voivat häiritä kaaria. Puutteellinen suojaus on yleinen syy rakenteellisten hitsien huokoisuusvirheisiin.
Flux-core- ja uppose kaariprosesseissa juoksutekoostumuksen kemia määrittää kuonan muodostumisen, epäpuhtauksien poiston ja lejeeringin poimimisen juoksuttimesta. Oikein valitut juoksutteet tuottavat itsestään paranevaa kuonaa, joka suojaa jäähtyvää hitsimetallia ja jättää pinnoitukseen sopivan pinnan.
Hitsattaessa säänkestäviä teräksiä tai muita erikoismateriaaleja, täytemetallit on sovitettava erityisesti perusmetallikoostumukseen. Sopimaton täyteaine voi luoda suositeltavia korroosioreittejä tai uhrata perusmateriaalin erityisominaisuudet. Rannikko- tai teollisuusympäristöissä huolellinen materiaalivalinta vaikuttaa suoraan rakenteen pitkäaikaiseen kestävyyteen.
Hitsausta ympäröivällä alueella, joka tunnetaan nimellä lämpövaikutusvyöhyke, tapahtuu merkittäviä muutoksia mikrorakenteessa hitsauslämmön vaikutuksesta. Tämä vyöhyke voi itse asiassa tulla heikommaksi kuin sekä perusmetalli että hitsausmetalli, jos sitä ei valvota huolellisesti. Nykyaikaiset menetelmät huomioivat lämpövaikutusten vyöhykkeiden ominaisuudet liitäntöjä suunniteltaessa.
Hitsauksesta aiheutuvat lämpöjännitykset aiheuttavat laajenemista ja supistumista, jotka voivat vääntää rakenneosia. Useat todistetut tekniikat minimoivat tämän ongelman:
Rakennusrungoissa hitsataan usein useita liitoksia lähekkäin. Jaksottaisen hitsauksen kumulatiivinen lämpövaikutus voi vaikuttaa elementteihin, jotka on hitsattu tunteja aikaisemmin. Edistyneet valmistusliikkeet mallintavat lämpövaikutukset laskennallisesti optimoidakseen hitsausjaksot, jotka minimoivat tahattomat seuraukset.
Nykyaikaiset hitsauslaitteet edustavat merkittäviä pääomainvestointeja, mutta asianmukaisesti huolletut laitteet takaavat paremman hitsin yhtenäisyyden, pienemmät romumäärät ja paremman tuottavuuden. Automatisoidut hitsausjärjestelmät vähentävät työvoimakustannuksia hitsauskohtaisesti ja parantavat samalla laatua, vaikka laitekustannusten on perusteltava investointi tuotantovolyymin kautta.
Ammattitaitoiset hitsaajat saavat korkeatasoista palkkaa, mutta heidän asiantuntemuksensa estää kalliit viat ja korjaukset. Terästen rakennehitsauksen koulutusohjelmat vaativat tyypillisesti useita vuosia täyden osaamisen kehittämiseksi. Hyvin koulutetut tiimit tekevät kuitenkin ylivoimaista työtä, joka vaatii vähemmän tarkastuksia ja korjauksia.
Nopean hitsauksen ja korkean laadun välillä ei ole luontaista ristiriitaa. Itse asiassa nykyaikaiset menetelmät optimoivat lämmöntuoton nopean saostumisen saavuttamiseksi säilyttäen samalla hitsin eheyden. Tasapainossa valitaan sopivat laitteet ja menettelyt kullekin sovellukselle sen sijaan, että tinkittäisiin tarkastuksesta tai materiaalin valinnasta ajan säästämiseksi.
Vaikka ammattilaatuinen teräsrakenteen hitsaus voi aluksi maksaa enemmän kuin vaihtoehtoiset liitosmenetelmät, ylivoimainen kestävyys ja lujuus vähentävät ylläpitokustannuksia ja pidentää rakennuksen käyttöikää. Oikein hitsatuilla liitoksilla rakennettu rakenne vaatii vähemmän jatkuvaa tarkastusta, sallii suuremmat suunnittelukuormat ja saa korkeamman vakuutus- ja jälleenmyyntiarvon.
Nykyaikaiset korkeat rakennukset ovat täysin hitsattujen teräsrunkojen varassa kaupallisten markkinoiden vaatiman pylväsvälin ja arkkitehtonisen vapauden saavuttamiseksi. Hitsatut liitokset siirtävät sivusuuntaisten tuulen voimien aiheuttamia kuormia jatkuvia reittejä pitkin, joita pulttiliitokset eivät sovi yhteen. Viimeaikaiset rakennukset seismistillä alueilla ovat osoittaneet, että oikein hitsatut rakenteet kestävät maanjäristysvoimia minimaalisilla vaurioilla, kun pultatut rakenteet vaatisivat suuria korjauksia.
Petrokemian tehtaat, valimot ja raskaita laitteita valmistavat rakennukset kohtaavat äärimmäisiä käyttökuormia ja ankarat ympäristöt. Hitsatut teräsrakenteet näissä sovelluksissa osoittavat ylivoimaista kestävyyttä verrattuna pultattuihin vaihtoehtoihin. Löysien kiinnikkeiden puuttuminen parantaa myös turvallisuutta tärinäolosuhteissa.
Pitkäjänteiset sillat ovat riippuvaisia hitsatuista pääosista, jotta saavutetaan suurille ulokeosille vaadittu lujuus. Vanhemmilla hitsausmenetelmillä 50 vuotta sitten rakennetut sillat toimivat edelleen menestyksekkäästi, mikä osoittaa, että oikein tehdyt hitsit kehittävät pysyvää lujuutta, joka ei heikkene ajan myötä normaaleissa käyttöolosuhteissa.
Kun olemassa olevat rakenteet vaativat vahvistamista, kenttähitsaus tarjoaa erinomaisen suorituskyvyn ruuviliitoksiin verrattuna. Mahdollisuus hitsata paikan päällä kannettavilla laitteilla antaa insinöörille mahdollisuuden räätälöidä raudoituksen tarkkoja työmaan olosuhteita ilman esivalmistettuja ratkaisuja.
Rakennehitsausta ohjaavat kattavat standardit, jotka määrittelevät kaiken prosessidokumentaatiosta hyväksymiskriteereihin. Nämä standardit ovat olemassa, koska insinöörit ja urakoitsijat ovat oppineet vuosikymmenten kokemuksella, mitkä käytännöt tuottavat luotettavia ja kestäviä tuloksia. Keskeisiä standardeja ovat:
Näiden standardien noudattaminen varmistaa, että paikasta tai projektityypistä riippumatta teräsrakennehitsaus täyttää yhdenmukaiset laatuvaatimukset. Rakennusviranomaiset ja insinöörit voivat luottavaisesti hyväksyä rakenteet tietäen, että hitsaustyöt on tehty vakiintuneiden standardien mukaisesti, jotka on kehitetty laajan tutkimuksen ja käytännön kokemuksen kautta.
Hitsatut liitokset tarjoavat erinomaisen lujuus-painosuhteen, eliminoivat jännityksen keskittymisen pultinrei'issä, tarjoavat paremman väsymiskestävyyden ja mahdollistavat tehokkaamman rakennesuunnittelun. Nykyaikaiset rakennusmääräykset tunnistavat nämä edut, ja arkkitehdit voivat saavuttaa avoimempia pohjapiirroksia ja suurempia jännevälejä hitsatuilla teräsrungoilla verrattuna pultattuihin vaihtoehtoihin.
Hitsatut liitokset saavuttavat täyden mitoituslujuutensa välittömästi jäähtymisen jälkeen, mikäli hitsaustoimenpiteet on pätevöity ja suoritettu asianmukaisesti. Toisin kuin liimat tai muut ajan myötä kovettuvat liitosmenetelmät, teräshitsaukset kehittävät pysyvää lujuutta, joka ei muutu iän myötä normaaleissa käyttöolosuhteissa.
Kauppahitsaus tapahtuu valvotuissa ympäristöissä, joissa lämpötila, kosteus ja pääsy on optimoitu laadun kannalta. Kenttähitsaus tapahtuu paikan päällä vaihtelevissa olosuhteissa. Työpajahitsauksilla saavutetaan yleensä korkeampi tasaisuus, kun taas kenttähitsaus vaatii toimenpiteitä, jotka on erityisesti suunniteltu kestämään sään ja ympäristön vaihtelut. Molemmat voivat tuottaa korkealaatuisia tuloksia, kun käytetään asianmukaisia menetelmiä.
Kyllä, hitsattuja liitoksia voidaan leikata, muokata tai vahvistaa lisähitsauksella. Tämä sopeutuvuus on yksi teräksen eduista rakenteissa, jotka saattavat vaatia tulevia muutoksia. Kaikkiin merkittäviin muutoksiin tulee kuitenkin osallistua päteviä insinöörejä sen varmistamiseksi, että muutokset säilyttävät rakenteellisen eheyden.
Useiden rikkomattomien testausmenetelmien avulla tarkastajat voivat tutkia hitsin laatua vahingoittamatta rakennetta. Ultraäänitestaus, magneettisten hiukkasten tarkastus, väriaineen läpäisytestaus ja radiografia paljastavat kaikki erilaisia vikoja. Silmämääräisen tarkastuksen ja yhden tai useamman näistä menetelmistä yhdistelmä tarjoaa kattavan laadunvarmistuksen.
Rakenneteräshitsaajat vaativat yleensä useiden vuosien käytännön koulutuksen sekä sertifioinnin, joka osoittaa pätevyyden eri tehtävissä ja prosesseissa. Sertifiointiohjelmat varmistavat, että hitsaajat voivat valmistaa ohjeiden mukaisia hitsejä kontrolloiduissa testiolosuhteissa. Jatkuva koulutus varmistaa, että hitsaajat pysyvät ajan tasalla kehittyvien menetelmien ja laitteiden kanssa.
Vaikka hitsatut liitokset eivät itsessään ole alttiita ympäristön heikkenemiselle perusteräksen lisäksi, korroosiosuojajärjestelmien on otettava huomioon ympäristö. Oikeat maalipinnoitteet, ruostumattomat teräsosat ankarissa olosuhteissa tai säänkestävät teräsvalinnat suojaavat hitsattuja kehyksiä korroosiolta. Hitsauksen geometrian on mahdollistettava täydellinen pinnoitteen peitto ja valuminen kosteuden kerääntymisen estämiseksi.
Esilämmitys sisältää perusmetallin kuumentamisen ennen hitsausta jäähdytysnopeuden hidastamiseksi hitsauksen jälkeen. Paksummat profiilit ja lujat teräkset voivat muodostaa hauraita rakenteita, jos niitä jäähdytetään liian nopeasti. Esilämmityslämpötilat määritetään hitsausmenetelmissä materiaalin ominaisuuksien ja poikkileikkauksen paksuuden perusteella, mikä estää kylmähalkeilua, joka voi vaarantaa pitkän kestävyyden.
Automatisoidut hitsausjärjestelmät säilyttävät nyt yhdenmukaisemmat parametrit, mikä parantaa hitsin laatua ja nopeampaa tuotantoa. Reaaliaikaiset valvontajärjestelmät havaitsevat poikkeamat välittömästi, ja tietokonemallinnus ennustaa ja minimoi lämpövääristymän. Nämä edistysaskeleet ovat tehneet korkealaatuisesta hitsauksesta helpompaa ja kustannustehokkaampaa useissa projekteissa.
Hitsattu teräs on erittäin monipuolinen, mutta erittäin syvät osat äärimmäisissä ympäristöolosuhteissa voivat vaatia hitsauksen jälkeistä lämpökäsittelyä tai useita läpikulkuja tasaisten ominaisuuksien varmistamiseksi. Äärimmäisen nopeat tuotantoaikataulut ovat joskus ristiriidassa kriittisten yhteyksien laatuvaatimusten kanssa. Näissä tapauksissa huolellista suunnittelua ja joskus pultattuja vaihtoehtoja voidaan harkita, vaikka hitsaus on yleensä paras kokonaisratkaisu.
